一、概述

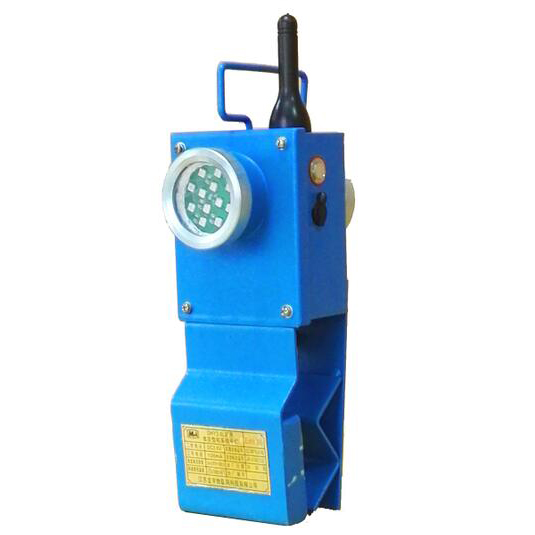

DHY3.6L矿用本安型机车信号灯是我厂新开发的产品，该产品主要用于煤矿井下电机车，防止机车追尾使用的闪光信号灯。

该产品结构合理，使用方便，显示距离远，提示醒目，是防止机车发生追尾事故的理想产品。

二、主要技术参数

1、供电参数：

a额定工作电压：DC 3.6V；

b)最大工作电流：≤100mA；

2、电池组参数：

a)由3.6V，4500mAh的镍氢电池组和一个限流电阻串联组成；

b)电池最大开路电压：≤4.5V；

c)电池最大短路电流：≤800mA。

3、无线信号参数：

a)通信协议：ZigBee；

b)调制方式：O-QPSK；

c) 无线信号工作频率范围：2.4GHz；

d) 无线发射距离：50m。

三、主要功能

a)信号灯报警光信号强度在黑暗中20m处清晰可见；

b)信号灯具有接收到非配对设备的无线信号，发出报警光信号的功能。

四、工作原理

当接通电源时，控制板工作，前后两显示灯即不同的两组LED发光管分别并接在一只三极管的集电极电路内，使两组发光二极管同时导通。

使用前在需要配对的车载机前先使车载机进入配对状态，然后按动信号灯上的按钮，这时车载机收到信号灯配对请求信号就会保存此尾灯MAC地址，并发送确认信号给此尾灯，信号灯收到后也保存配对车载机的无线MAC地址，掉电不丢失。至此，配对成功。配对后的信号灯在收到配对车载机信号后不会进入频闪报警状态。

信号灯平时会发出无线信号，当装有无线车载机的电机车和尾部装有机车信号灯的电机车行驶距离在50米左右时，无线车载机会收到机车信号灯发射来的信号，此时报警装置主机会发出报警语音，以有效的提醒司机注意安全，从而避免了事故的发生。

没有收到非配对车载机或信号灯信号时正常闪灯（每秒一次）。收到非配对车载机或信号灯信号后会发出急促闪烁红光信号。
