一、产品概述

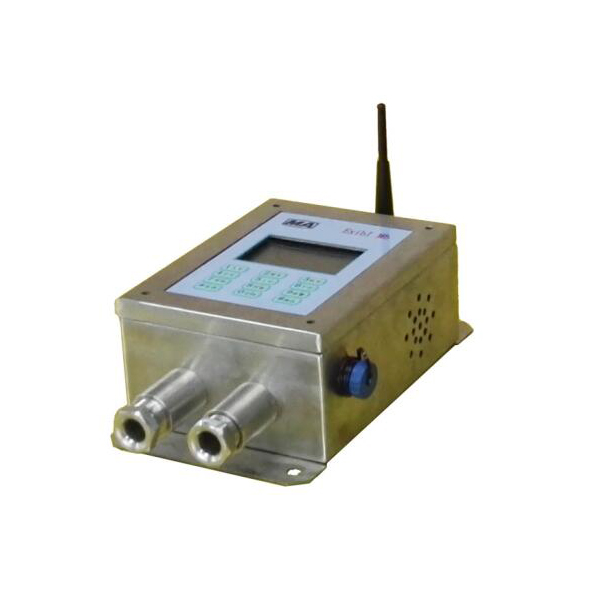

KJ482-C矿用本安型无线车载机可用于煤矿有甲烷、煤尘爆炸危险的场合。

二、技术参数

1、供电参数

a）额定工作电压：DC 12V；

b) 最大工作电流：≤500mA；

2、无线信号参数：

a) 通信协议：ZigBee；

b) 调制方式：O-QPSK；

c) 无线信号工作频率：2.4GHz；

d) 无线发射距离：50m。

3、RS485通信接口：

a) 传输方式：主从式，全双工，双极性，RS485；

b) 传输速率：115200bps；

c) 工作电压峰峰值：2V～12V；

d) 最大传输距离：3m。

4、1路0～100Hz频率型模拟量输入（对应转速0～1000cm/s），输入高电平时应不小于6.5V，输入低电平时不大于0.5V，其正脉冲和负脉冲的占空比不小于20%。

5、模拟量输入处理误差：≤1.5%；

6、在距离车载机1m远处，语音报警声级强度≥85dB（A）；

7、功能

a)车载机具有参数设置和RS485通信的功能；

b)车载机具有3寸彩色液晶显示屏显示的功能；

c)车载机具有接收到非配对设备的无线信号，发出语音报警的功能。

三、工作原理

当装有车载机的电机车经过或靠近所关联的报警用无线设备时（机车信号灯、其他车载机、无线弯道报警器），车载机会收到这些设备的无线信号，此时车载机会发出语音报警，以有效的提醒司机注意安全，从而避免了伤亡事故的发生，同时显示界面会显示相关报警类型图片；同时，车载机会间断的发送机车状态、请求等数据给无线基站，然后传输到上位机；车载机也会通过无线通道接收到无线基站下传的上位机命令。

四、实现功能

l 防车头顶撞功能

当装有车载机的电机车和另一辆装有车载机的电机车行驶距离在50米以内时，两车载机均会收到对方发射来的无线信号，此时两车载机均会发出报警语音。车载机会发出“前方有机车靠近，请减速慢行”或“旁边有列车靠近，请减速慢行”。

l 防追尾报警功能

当装有车载机的电机车和装有机车信号灯的电机车行驶距离在50米以内时，装置主机会收到机车信号灯发射来的无线信号，此时后面机车的车载机会发出报警语音。配合无线信号车载机使用后，会发出“前方有列车尾部靠近，请减速慢行”或“旁边有列车尾部靠近，请减速慢行”。

l 弯道报警功能

无线车载机可以同无线声光报警器配合使用实现无线弯道报警功能。当装有无线车载机的电机车进入声光报警器的无线区域时，声光报警器会进行声光报警，以有效地提示其他机车和行人注意安全；车载机同时也会接收到声光报警器的发射信号，并进行声光报警，以提示本机车在弯道处减速慢行。

l 超速报警功能

车载机配合转速传感器，可以实现超速报警功能。超速报警分高速提示语音和超速报警语音两级。及时让司机知道机车速度，减少事故发生。

l 防丢车功能

本装置无线信号灯和车载机配对后，车载机可以通过显示界面和语音提示让司机及时知道无线尾灯是否还在信号距离范围内，如果一列机车中间有挂链脱落，无线信号灯和车载机距离超出无线识别距离后，车载机就会声光报警提示司机已经丢车。

l 遥控道岔功能：

 无线车载机使用键盘可以控制井下任何一台我公司基于物联网技术生产的矿用司控道岔装置，无需额为增加遥控器。司机不需要下车就可以使道岔翻转。控制距离可达50米以上。按数字键两个后按动“确定”键就可以控制数字键对应道岔控制器翻转。

l 智能报站功能：

 当无线车载机和声光报警器配合时，驾驶员对无线车载机键盘数字键与语音按键进行组合操作，可以实现临时停车、发车、报站等语音自动组合播放。每种语音可以多达15条，可以同时对两条循环运输的巷道进行报站。报站时可以自动根据驾驶员操作播报下一站。可以通过配置软件在报站语音后部插入安全广播语音。

l 彩色液晶显示功能

所有功能都在液晶上有显示。如：当前时间、当前速度、当前车号、机车类型、联网状态（有无线网络的情况下）、联网功率（有无线网络的情况下）、配对尾灯状态、附近机车状态、附近尾灯状态、附近弯道状态、速度报警状态等。当某种报警功能发生时就会有对应的图标进行闪烁显示。让司机能更清楚的知道是何种报警状态。

l 无线接入网络功能

无线车载机接入转速传感器和无源读卡器后，就可以接入机车运输监控系统的无线网络，成为机车运输监控系统不可缺少的一个核心设备。
