一、产品概述

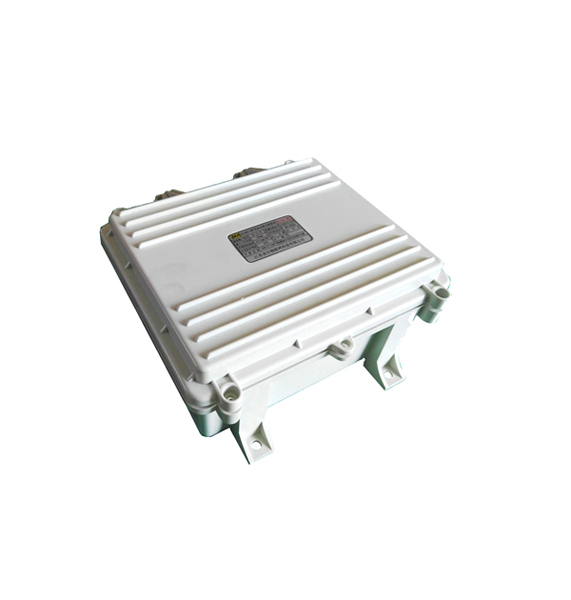

KJ482-F矿用本安型无线基站可用于煤矿有甲烷、煤尘爆炸危险的场合。

二、技术参数

1、供电参数

a）额定工作电压：DC 12V；

b) 最大工作电流：≤200mA。

2、无线信号参数：

a) 通信协议：ZigBee；

b) 调制方式：O-QPSK；

c) 无线信号工作频率：2.4GHz；

d) 无线发射距离：50m。

3、CAN通信接口：

a) 传输方式：多主式、双极性，CAN；

b) 传输速率：5kbps；

c) 工作电压峰峰值：1V～5V；

d) 最大传输距离：5km。

4、功能

a) 基站具有将无线信号转换为CAN或以太网信号传输至上位机的功能；

b) 基站具有将CAN或以太网信号转换为无线信号传输至无线设备的功能。

三、工作原理

基站通过CAN或以太网总线与系统连接，通过无线信号与现场终端设备（车载机、信号灯、司控道岔装置等）连接。当终端设备处在无线基站的无线信号范围内时，终端设备会主动请求接入无线基站，接入成功后，无线基站可以通过无线信号和终端设备实现收发通信。基站接收到无线终端的应用数据后就会通过CAN总线把应用数据上传到上位机，如果无线基站收到上位机下发给无线终端的应用数据，无线基站就会通过无线接口把数据传送给无线终端。
