一、产品组成

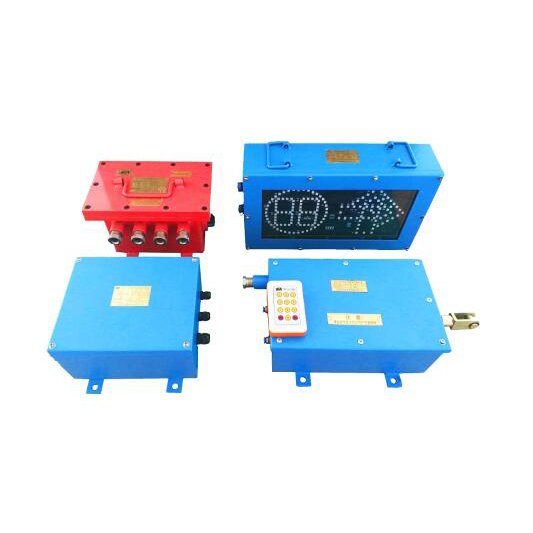

装置由1台ZKC-12X矿用本安型司控道岔显示器（以下简称显示器）、1台ZKC12Q-K矿用本安型气动司控道岔装置控制器（以下简称控制器）、1台ZKC-Z（Q）气动司控道岔装置执行器（以下简称执行器）、1台FYF50矿用本安型无线发射器（以下简称发射器）和1台KDW127/12B矿用隔爆兼本安型直流稳压电源（以下简称稳压电源）配套组成。

二、工作原理

按动FYF50无线发射器，通过显示器内部控制板来控制控制器电磁阀，从而使执行器的推杆“出”或“进”，显示器如果原来显示“↑”，则变为“←”，反之，显示结果相反。

如果执行器推动轨道的过程中5秒没有到位，则两个指示灯同时亮，并且报警。如果两个接近开关在使用过程中，同时触碰铁轨，两个指示灯同时亮，并报警；若两个接近开关同时触碰不到铁轨，两个指示灯也同时亮，并报警。

三、功能

装置具有发射机发出控制信号，显示器接收信号后驱动控制器动作从而使执行器伸出或缩入，带动尖轨的闭合或断开；同时执行器向显示器给出到位反馈信号，显示器根据到位反馈信号显示道轨的开合状态，绿色箭头所指示的方向表示道轨已接合，机车可以运行。红色圆灯亮时表示道轨未接合，机车不能运行。

四、安装

1、将显示器用吊绳与箱体上部提手吊在道岔上方的巷道顶部。如是三岔道口可挂在双方向都可以看到的地方。

2、执行器同样安装在轨道旁硐室内，道岔岔尖旁，便于与其连接，以及防水、防震，并通过自制连杆与道岔连接在一起。

3、控制器安装在轨道旁硐室内，通过气管与执行器连接。

※ 注意，底座必须坚固，安装必须牢固。

五、使用方法

当机车驶入装有司控道岔装置位置时，司机根据ZKC12-XK矿用本安型司控道岔显示器上显示地址号按下遥控器，显示器通过控制控制器内部电磁阀控制执行器动作，ZJCX-12显示器显示岔位。“↑”表示直道与动轨的分合状态，“←”表示弯道与动轨的分合状态；“○”表示动轨与定轨分开。
